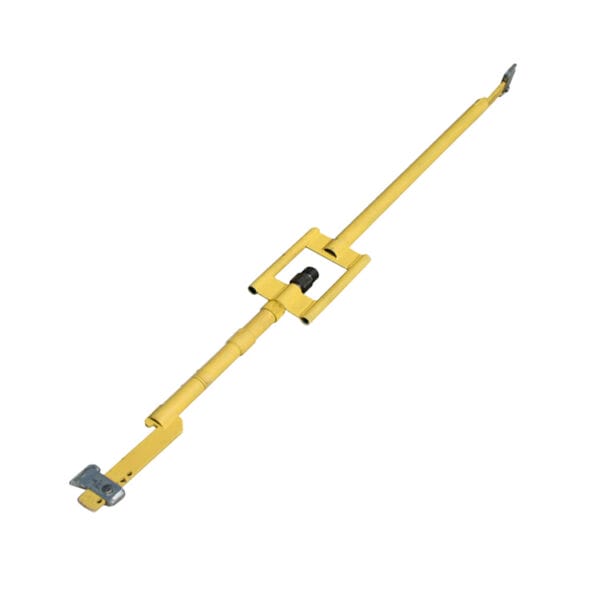

Устройство стяжное для перешивки пути УСП-1520

Описание

Прибор стяжной УСП – 1520 предназначен для регулирования (сужения или расширения)ширины железнодорожной колеи 1520 мм (1524 мм) на деревянных или железобетонных шпалах с рельсами Р43, Р50, Р65, Р75 при проведении путеремонтных работ. Захваты за подошвы или за
головки рельсов. Работает без замыкания цепей СЦБ электрифицированных блок – участков. Приводится в действие накидным трещоточным ключом КТ-41 или гаечным ключом 41 мм

Использование
1.Предварительно ослабить (надернуть костыли) крепления рельсов к шпалам в соответствии с технологией.
2. Подготовленный к работе прибор подводят под подошвы рельса, вращением ходовой гайки (4) вручную выбирают свободный ход, накидывают на другую подошву противоположный захват (10).
3. Используя ключ КТ – 41, вращают шестигранник (7), спомощью которого производят регулирование ширины рельсов.При этом ширина колеи контролируется путевым шаблоном ЦУП или ПШ-1520.
4. После достижения необходимой ширины колеи рельсы закрепляют скреплениями, трещоточный ключ переворачивают на 1800 и винт выворачивают до исходного положения.
5. После окончания работы очистить прибор от загрязнений и сдать лицу ответственному за его сохранность.

• Усилие стягивания / расширения колеи: 6000 / 3000 кгс
• Момент вращения винта: 30 кгс
• Диапазон регулирования ширины колеи: от 1500 до 1560 мм
• Величина стягивания рельсов за один оборот: 8 мм
• Размер – 1900x200x70 мм
• Масса – 12 кг
