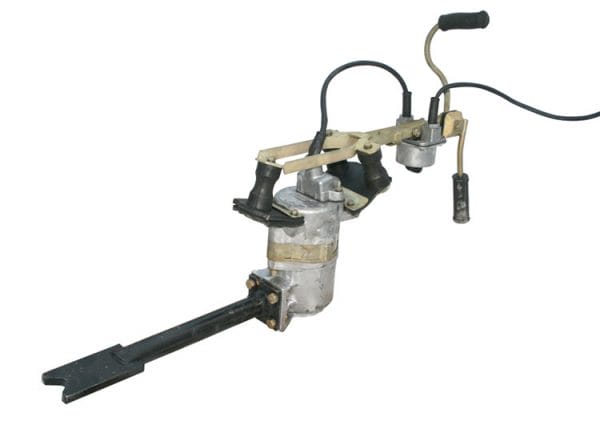

Шпалоподбойка ЭШП9М3

Описание

Шпалоподбойка ЭШП9М предназначена для уплотнения балласта под шпалами железнодорожного пути при всех видах ремонта и текущем содержании пути. Шпалоподбойки производства АО «Калугатрансмаш» на сегодня являются абсолютным лидером на рынке железных дорог России благодаря легкому весу, эргономичной конструкции и надёжности электрического вибратора. Двадцатилетняя эволюция шпалоподбойки позволила добиться не только минимального веса изделия, но и максимально низкой вибрации на рукоятках при работе.

среди достоинств агрегата выделяют:

• особую конструкцию, благодаря которой подбивка балласта выполняется максимально качественно;
• оснащение тройной амортизационной системой. Она позволяет значительно уменьшить вибрацию на рукоятках, поэтому работа путейца с инструментом не требует большого напряжения;
• подбойник, выполненный из особо прочных материалов.

Электрический привод шпалоподбойки снабжён дебалансным вибратором ненаправленного действия. Работа шпалоподбойки ЭШП9 основана на использовании колебательных движений подбойника, уплотняющего балласт под шпалами. Необходимая для создания колебательного движения возмущающая сила возникает в результате вращения вала ротора электродвигателя с дебалансом. Создание шпалоподбоек, работающих на частоте 200 Гц, позволяет увеличить производительность труда на 10—20 процентов за счёт снижения вибрационного воздействия на рабочего и уменьшения массы инструмента до 15 килограмм..

ЭШП9 состоит из электродвигателя с закрепленным на его валу дебалансом, подбивочным полотном, скрепленным с корпусом электродвигателя, рамку с рукоятками, через амортизаторы связанную с корпусом, бесконсольный вал электродвигателя, опирающийся на три подшипника, причем два из них размещены симметрично относительно центра масс дебаланса, ступенчатый вал электродвигателя с несимметричным выполнением уменьшающихся по диаметру ступенек и ось подбивочного полотна, расположенную в плоскости вращения центра масс дебаланса.

Характеристики:

• Двигатель: трехфазный электрический (220В, 50 Гц)
• Мощность: 0,55 кВт / 2800 оборотов в минуту
• Возмущающая сила дебаланса: 2,6 кН
• Сила тока: 1,8 А
• Размер – 1200х200х575
• Масса – 18.5

Комплектность:

• Шпалоподбойка ЭШП9МЗ
• Подбойник для щебня
• Руководство по эксплуатации
• Паспорт

Надежный и неприхотливый механизм шпалоподбойки отлично зарекомендовал себя на железной дороге.

Со временем рабочая часть шпалоподбойки (пика) изнашивается и её возможно приобрести отдельно.
